17805086557
周期
ⅠA
ⅡA
ⅢB
ⅣB
ⅤB
ⅥB
ⅦB
Ⅷ
ⅠB
ⅡB
ⅢA
ⅣA
ⅤA
ⅥA
ⅦA
0
1
H
氢
He
氦
Li
锂
Be
铍
B
硼
C
碳
N
氮
O
氧
F
氟
Ne
氖
3
Na
钠
Mg
镁
Al
铝
Si
硅
P
磷
S
硫
Cl
氯
Ar
氩
K
钾
Ca
钙
Sc
钪
Ti
钛
V
钒
Cr
铬
Mn
锰
Fe
铁
Co
钴
Ni
镍
Cu
铜
Zn
锌
Ga
镓
Ge
锗
As
砷
Se
硒
Br
溴
Kr
氪
5
Rb
铷
Sr
锶
Y
钇
Zr
锆
Nb
铌
Mo
钼
Tc
锝
Ru
钌
Rh
铑
Pd
钯
Ag
银
Cd
镉
In
铟
Sn
锡
Sb
锑
Te
碲
I
碘
Xe
氙
6
Cs
铯
Ba
钡
镧
系
Hf
铪
Ta
钽
W
钨
Re
铼
Os
锇
Ir
铱
Pt
铂
Au
金
Hg
汞
Tl
铊
Pb
铅
Bi
铋
Po
钋
At
砹
Rn
氡
7
Fr
钫
Ra
镭
锕
系
Rf
𬬻
Db
𬭊
Sg
𬭳
Bh
𬭛
Hs
𬭶
Mt
鿏
Ds
𫟼
Rg
𬬭
Cn
鿔
Nh
鉨
Fl
𫓧
Mc
镆
Lv
𫟷
Ts
Og
镧系
La
镧
Ce
铈
Pr
镨
Nd
钕
Pm
钷
Sm
钐
Eu
铕
Gd
钆
Tb
铽
Dy
镝
Ho
钬
Er
铒
Tm
铥
Yb
镱
Lu
镥
锕系
Ac
锕
Th
钍
Pa
镤
U
铀
Np
镎
Pu
钚
Am
镅
Cm
锔
Bk
锫
Cf
锎
Es
锿
Fm
镄
Md
钔
No
锘
Lr
铹
周期
ⅠA
ⅡA
ⅢB
ⅣB
ⅤB
ⅥB
ⅦB
Ⅷ
ⅠB
ⅡB
ⅢA
ⅣA
ⅤA
ⅥA
ⅦA
0
1
H
氢
He
氦
Li
锂
Be
铍
B
硼
C
碳
N
氮
O
氧
F
氟
Ne
氖
3
Na
钠
Mg
镁
Al
铝
Si
硅
P
磷
S
硫
Cl
氯
Ar
氩
K
钾
Ca
钙
Sc
钪
Ti
钛
V
钒
Cr
铬
Mn
锰
Fe
铁
Co
钴
Ni
镍
Cu
铜
Zn
锌
Ga
镓
Ge
锗
As
砷
Se
硒
Br
溴
Kr
氪
5
Rb
铷
Sr
锶
Y
钇
Zr
锆
Nb
铌
Mo
钼
Tc
锝
Ru
钌
Rh
铑
Pd
钯
Ag
银
Cd
镉
In
铟
Sn
锡
Sb
锑
Te
碲
I
碘
Xe
氙
6
Cs
铯
Ba
钡
镧
系
Hf
铪
Ta
钽
W
钨
Re
铼
Os
锇
Ir
铱
Pt
铂
Au
金
Hg
汞
Tl
铊
Pb
铅
Bi
铋
Po
钋
At
砹
Rn
氡
7
Fr
钫
Ra
镭
锕
系
Rf
𬬻
Db
𬭊
Sg
𬭳
Bh
𬭛
Hs
𬭶
Mt
鿏
Ds
𫟼
Rg
𬬭
Cn
鿔
Nh
鉨
Fl
𫓧
Mc
镆
Lv
𫟷
Ts
Og
镧系
La
镧
Ce
铈
Pr
镨
Nd
钕
Pm
钷
Sm
钐
Eu
铕
Gd
钆
Tb
铽
Dy
镝
Ho
钬
Er
铒
Tm
铥
Yb
镱
Lu
镥
锕系
Ac
锕
Th
钍
Pa
镤
U
铀
Np
镎
Pu
钚
Am
镅
Cm
锔
Bk
锫
Cf
锎
Es
锿
Fm
镄
Md
钔
No
锘
Lr
铹
可根据客户需求提供各种成分尺寸的科研材料
科研前瞻 | GISS技术的原理及在压铸中的应用
19年,Solid State Phenomena上刊登了名为“GISS Technology: Principle and Applications in Die Casting”的成果文章,Jessada Wannasin教授等共同发表了GISS技术:原理及在压铸中的应用的发展报告。在过去,人们投入了很多的精力,以解决气体和缩松缺陷在压铸的问题。常见的解决方案有真空技术、喷射冷却技术和挤压销的应用。然而,这些解决方案往往会增加压铸生产成本。最近在世界范围内引入的一种新的解决方案是GISS技术。该工艺采用过热浆体铸造工艺,可以减少气孔和缩松缺陷。此外,由于模具寿命延长,循环时间缩短,熔炼能量降低,润滑用量减少,从而造成生产成本降低。本文介绍了GISS技术的基本原理,给出了具体的应用实例。
GISS技术:
GISS技术涉及一种制备和铸造低过热温度泥浆的工艺。包括以下步骤:
第一步:将一个探针放入熔体中以去除一定数量的热量。
第二步:通过注入惰性气泡对熔体进行强烈的对流,以保证熔体几乎均匀地冷却到略高于液相线的温度,并形成固体核。
第三步:当达到所需的固体分数时,探头迅速从熔体中取出。
第四步:将熔体快速转移到模具中,将其铸造成零件,或将注射套注入模具腔内。

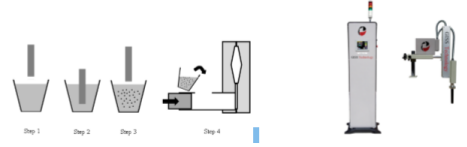

图1 用于商业应用的GISS料浆铸造工艺和 GISS装置的说明

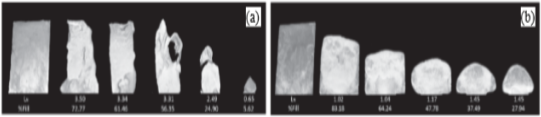

图2 (a)液体铸造和(b)料浆铸造中铝熔体进入压铸件的流动行为

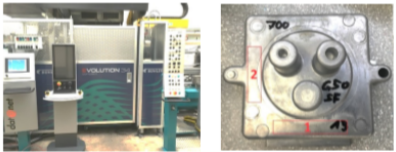

图3 本研究使用的压铸机及零件

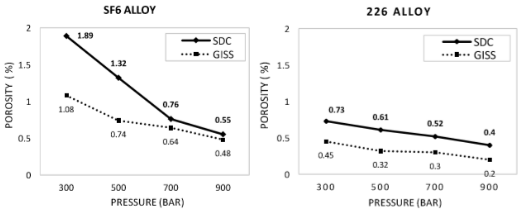

图4 SDC与GISS技术的压力-孔隙度关系图

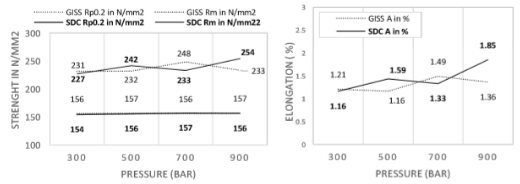

图5 采用SDC和GISS工艺生产的226合金的强度和伸长率数据

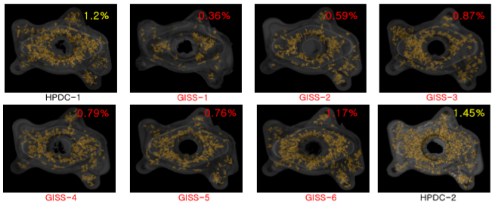

图6 燃油泵支架CT扫描孔隙度的比较

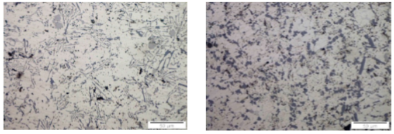

图7 HPDC(左)和GISS(右)工艺对ADC12铸件微观组织的影响

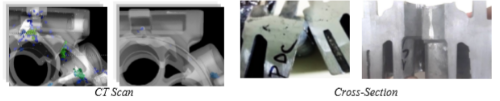

图8 CT扫描和HPDC(左样本)及GISS的横断面照片
图9 压铸件采用GISS技术

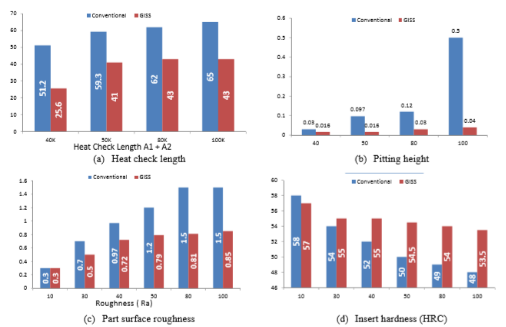

图10采用常规压铸的模具条件(左柱)和GISS(右柱)

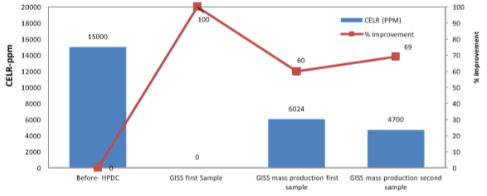

图11零件表面质量比较及GISS效益指标
METALLAB一站式金属材料服务服务平台
METAL LAB是盘星新型合金材料(常州)有限公司专门为金属材料行业打造的面向科研机构的服务平台。团队包括多位材料学博士、硕士及经验丰富的技术人员,致力于新型金属材料的研发,提供包括“高纯金属-合金熔炼-成型-制粉-检测”在内的一站式金属材料科研服务,助力研究单位减少材料浪费,加速科研进程,解决实验工艺屏障,打破科研设备障碍,保障实验与产品可控可靠。
1、熔炼成型
电弧熔炼、成型炉A: 高真空电弧熔炼、成型,可快速实现少量合金定制,适用于合金材料快速验证。拥有多种成型方式,可用于少量材料开发和测试,熔炼过程无污染,无杂质引入。质量≤500g/工位(密度7.0折算)。 | ![]() |
电弧熔炼、成型炉B: 高真空电弧熔炼,成型,可快速实现公斤级合金定制,拥有多种成型方式,熔炼过程无污染,无杂质引入。质量≤4000g/工位(密度7.0折算)。 | ![]() |
感应熔炼、成型炉: 高真空感应熔炼,成型,可快速实现公斤级合金定制,拥有多种成型方式,成型尺寸多样。质量≤5000g/工位(密度按照7.0折算)。 | ![]() |
2、测试服务
场发射扫描电镜 | 金相显微镜 | 孔径分析仪 |
ZEISS | Leica | Micromeritics |
SIGMA 300 | DM2700M | ASAP 2460 |
![]() | ![]() | ![]() |
