17805086557
周期
ⅠA
ⅡA
ⅢB
ⅣB
ⅤB
ⅥB
ⅦB
Ⅷ
ⅠB
ⅡB
ⅢA
ⅣA
ⅤA
ⅥA
ⅦA
0
1
H
氢
He
氦
Li
锂
Be
铍
B
硼
C
碳
N
氮
O
氧
F
氟
Ne
氖
3
Na
钠
Mg
镁
Al
铝
Si
硅
P
磷
S
硫
Cl
氯
Ar
氩
K
钾
Ca
钙
Sc
钪
Ti
钛
V
钒
Cr
铬
Mn
锰
Fe
铁
Co
钴
Ni
镍
Cu
铜
Zn
锌
Ga
镓
Ge
锗
As
砷
Se
硒
Br
溴
Kr
氪
5
Rb
铷
Sr
锶
Y
钇
Zr
锆
Nb
铌
Mo
钼
Tc
锝
Ru
钌
Rh
铑
Pd
钯
Ag
银
Cd
镉
In
铟
Sn
锡
Sb
锑
Te
碲
I
碘
Xe
氙
6
Cs
铯
Ba
钡
镧
系
Hf
铪
Ta
钽
W
钨
Re
铼
Os
锇
Ir
铱
Pt
铂
Au
金
Hg
汞
Tl
铊
Pb
铅
Bi
铋
Po
钋
At
砹
Rn
氡
7
Fr
钫
Ra
镭
锕
系
Rf
𬬻
Db
𬭊
Sg
𬭳
Bh
𬭛
Hs
𬭶
Mt
鿏
Ds
𫟼
Rg
𬬭
Cn
鿔
Nh
鉨
Fl
𫓧
Mc
镆
Lv
𫟷
Ts
Og
镧系
La
镧
Ce
铈
Pr
镨
Nd
钕
Pm
钷
Sm
钐
Eu
铕
Gd
钆
Tb
铽
Dy
镝
Ho
钬
Er
铒
Tm
铥
Yb
镱
Lu
镥
锕系
Ac
锕
Th
钍
Pa
镤
U
铀
Np
镎
Pu
钚
Am
镅
Cm
锔
Bk
锫
Cf
锎
Es
锿
Fm
镄
Md
钔
No
锘
Lr
铹
周期
ⅠA
ⅡA
ⅢB
ⅣB
ⅤB
ⅥB
ⅦB
Ⅷ
ⅠB
ⅡB
ⅢA
ⅣA
ⅤA
ⅥA
ⅦA
0
1
H
氢
He
氦
Li
锂
Be
铍
B
硼
C
碳
N
氮
O
氧
F
氟
Ne
氖
3
Na
钠
Mg
镁
Al
铝
Si
硅
P
磷
S
硫
Cl
氯
Ar
氩
K
钾
Ca
钙
Sc
钪
Ti
钛
V
钒
Cr
铬
Mn
锰
Fe
铁
Co
钴
Ni
镍
Cu
铜
Zn
锌
Ga
镓
Ge
锗
As
砷
Se
硒
Br
溴
Kr
氪
5
Rb
铷
Sr
锶
Y
钇
Zr
锆
Nb
铌
Mo
钼
Tc
锝
Ru
钌
Rh
铑
Pd
钯
Ag
银
Cd
镉
In
铟
Sn
锡
Sb
锑
Te
碲
I
碘
Xe
氙
6
Cs
铯
Ba
钡
镧
系
Hf
铪
Ta
钽
W
钨
Re
铼
Os
锇
Ir
铱
Pt
铂
Au
金
Hg
汞
Tl
铊
Pb
铅
Bi
铋
Po
钋
At
砹
Rn
氡
7
Fr
钫
Ra
镭
锕
系
Rf
𬬻
Db
𬭊
Sg
𬭳
Bh
𬭛
Hs
𬭶
Mt
鿏
Ds
𫟼
Rg
𬬭
Cn
鿔
Nh
鉨
Fl
𫓧
Mc
镆
Lv
𫟷
Ts
Og
镧系
La
镧
Ce
铈
Pr
镨
Nd
钕
Pm
钷
Sm
钐
Eu
铕
Gd
钆
Tb
铽
Dy
镝
Ho
钬
Er
铒
Tm
铥
Yb
镱
Lu
镥
锕系
Ac
锕
Th
钍
Pa
镤
U
铀
Np
镎
Pu
钚
Am
镅
Cm
锔
Bk
锫
Cf
锎
Es
锿
Fm
镄
Md
钔
No
锘
Lr
铹
可根据客户需求提供各种成分尺寸的科研材料
材料简介
Zr基非晶合金具有很强的非晶形成能力和较宽的过冷液相区,能够较容易地制备出性能优异的块体非晶合金。同时,Zr基非晶合金具有一系列优异的力学性能,高弹性--虽然受到合金体系的影响比较大,但是相同成分的弹性变化不大,高强度和高硬度---与La基,Mg基,Pd基,Fe基相比具有较高的屈服强度和硬度,同时也是目前研究得最多的非晶合金系之一,有着及其广阔的应用前景,是材料研究领域的热点之一。
工艺简介
为了获得优异性能的非晶合金材料,在高真空和氩气保护的条件下采用高纯原料制备母合金后,利用快速冷却的手段—吸铸法和压铸法来制备块体非晶合金。
目前制备工艺主要包括:非自耗真空电弧熔炼、真空感应熔炼、悬浮熔炼、铜模吸铸,感应压铸,水淬,浇铸,喷铸,甩带等根据用户要求制备出适合尺寸的非晶合金材料。通过调节工艺及参数,现可为您提供的有φ3mm,φ5mm,φ10mm的棒材,1mm,2mm,3mm,5mm厚的板材,及0-250um的非晶粉末,可来料加工和包料加工,根据客户的需求可以进行开模制备合适尺寸的非晶合金板材或棒材,对于非晶零件可选择共同开发或进行订制制备。

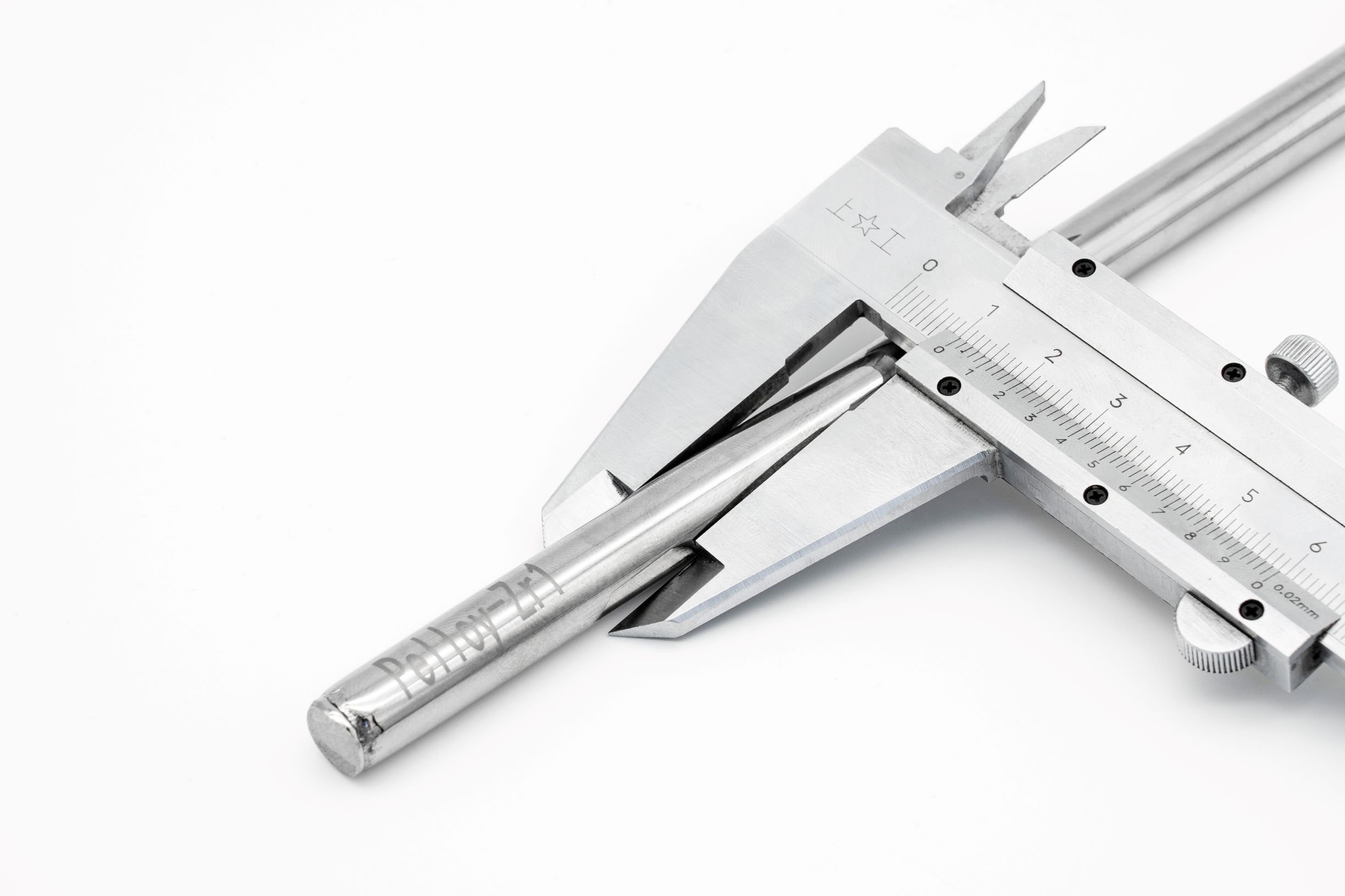

棒材:3*50mm,3*100mm,5*50mm,5*100mm,10*50mm,10*100mm
Zr基非晶产品及尺寸
板材:50*60*1mm,100*80*2mm,90*80*3mm,90*80*5mm
管材:φ40*1*150mm(特定成分,特殊尺寸可定制)
气雾化球形粉:0-250um,流动性:17s
制备工艺
母合金锭制备:
高纯原材料(4N,可选配3N工业原料如海绵锆,海绵钛等)备料,配料精度精确到小数点后3位,酒精超声清洗10min,高真空电弧熔炼(3*10-3Pa),钛块除氧,全程磁搅拌,具体熔炼步骤及顺序严格按照工艺指导卡进行,反复熔炼7遍以上,单次熔炼时长4分钟以上,保证熔炼均匀。
成型:
电弧熔炼吸铸:将母合金锭放入吸铸模具中,高真空熔炼钛块除氧后进行吸铸,模具无水冷。
感应熔炼压铸:母合金锭经感应熔炼至液化,通过机械压力(30Mpa左右)将金属液流压入模具型腔成型,模具可以选配水冷,全程高真空(6*10-3Pa,没有惰性气体参与)。
后处理:金刚石锯切割标准尺寸,手工去除飞边,并留存检测样。
气雾化球形粉末制备工艺
母合金制备:
高纯原材料4N(可选3N工业原料)备料,配料精度精确到小数点后3位,分析纯酒精超声清洗10min,选用氧化锆坩埚进行真空感应熔炼,单次熔炼量4Kg,熔炼时长1h,熔炼后浇铸成φ30mm棒状铸锭。
气雾化粉末:
将棒状铸锭切割成150mm左右的短棒,放入雾化熔炼坩埚,进行高真空(6*10-3Pa)高纯氩气(5N)气雾化。
粉末筛分:
收取气雾化粉末后用目标粒径标准筛进行振动筛分,筛分后对目标粒径粉末进行气流打散筛分。
薄壁非晶管件制备工艺
母合金锭制备:
成分特定,高纯原材料(4N,可选配3N工业原料如海绵锆,海绵钛等)备料,配料精度精确到小数点后3位,酒精超声清洗10min,高真空电弧熔炼(3*10-3Pa),钛块除氧,全程磁搅拌,具体熔炼步骤及顺序严格按照工艺指导卡进行,反复熔炼4遍以上,单次熔炼时长4分钟以上,保证熔炼均匀。
成型:
感应熔炼压铸:母合金锭经感应熔炼至液化,通过机械压力(30Mpa左右)将金属液流压入模具型腔成型,全程高真空(6*10-3Pa,没有惰性气体参与),成型后脱模取样。
后处理:
浇口位置切割,外圆精加工,可抛光至镜面,内圆精加工,壁厚1±0.1mm。
检测
标配DSC,常规参数:测温范围:室温-600℃,扫描速度:20K/min(如目标温度范围超过此范围请提前告知,我们提供更高测温范围的PE STA 8000设备服务,测温范围室温-1300℃。)
选配XRD,常规参数:扫描角度:20-90°,扫描速度:10°/min(如需调整扫描速度,请提前告知)
(以上检测均须指明取样位置及要求,如未提则默认取浇注口位置测试)
粉末测试
粒径分布:马尔文3000激光粒度仪,湿法干法可选。
流动性:标准霍尔流速。
上一篇:没有了;
下一篇:PSF-Zr19
